K0004 Ajout d’un réservoir de récupération de liquide de refroidissement (trop-plein)

Ces informations de service décrivent la procédure pour l'ajout d'un réservoir de récupération de liquide de refroidissement (CRT) à un bloc moteur Steelbro standard (soit en position centrale soit en position externe avec un capot moteur en fibre de verre)

Modèles et marchés:

Tous les modèles et marchés avec un bloc moteur, c.à.d. à l'exclusion des unités à prise de mouvement.

Pièces requises:

Procédure:

1. Si installé, enlevez le capot moteur en fibre de verre
2. Enlevez et rebutez les 2x boulons à tête hexagonale M6x30 du support radiateur à gauche. Conservez les rondelles et les cales entre le radiateur et le support radiateur.
3. Installez le support CRT (article 1) sur l'extérieur du support radiateur à gauche et conservez les 2x boulons à tête hexagonale M6x35 (article 2). Assurez-vous que les rondelles et les cales enlevés préalablement soient réinstallés.
4. Installez le réservoir de récupération de liquide de refroidissement (article 6) sur le support CRT (article 1) à l'aide des articles 3, 4 et 5
5. Connectez le tuyau noir en bas du réservoir de récupération de liquide refroidissement à la sortie trop-plein du bouchon de radiateur. Rebutez le tuyau trop-plein existant sur le bouchon de radiateur.

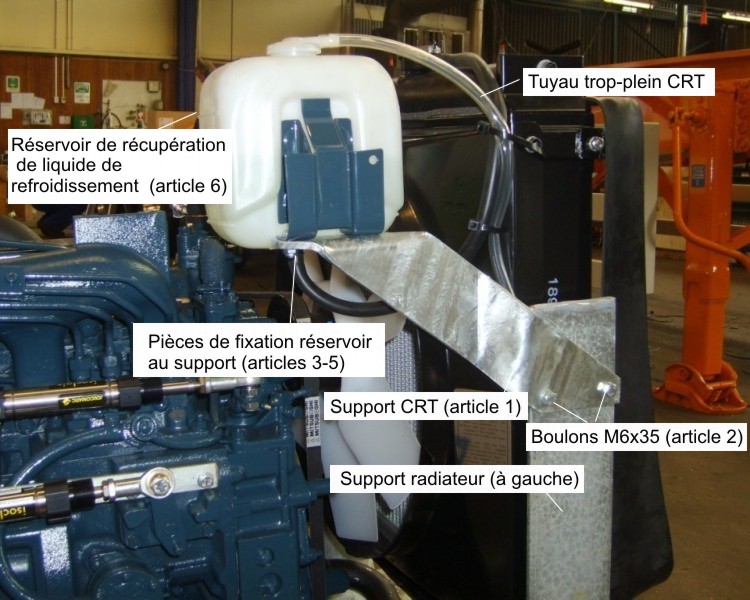

6. Faites passer le tuyau trop-plein du réservoir CRT comme illustré dans la photo et fixez avec des attaches de câble.

Réinstallez le capot moteur en fibre de verre, si nécessaire.
