E0019 Position du relais et les étiquettes pour le boîtier de commande Series 3a (sans carte de circuits imprimés)

Ce document illustre les positions des relais dans le boîtier de commande Series 3a et à quoi ils servent:

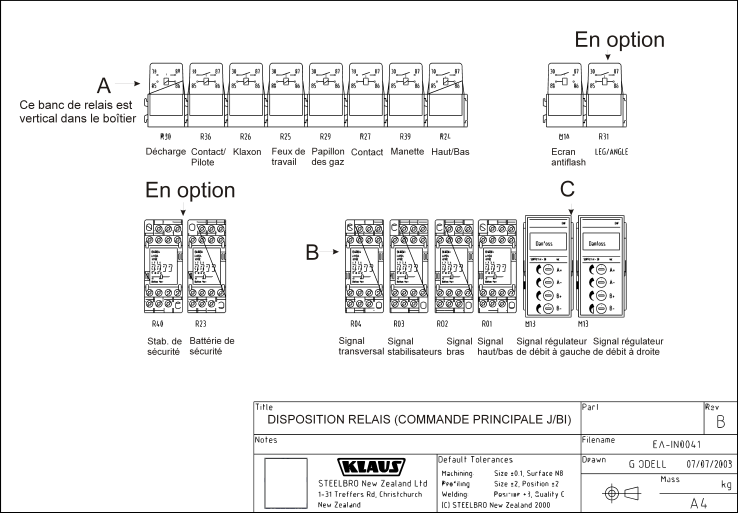

La photo ci-dessus montre trois bancs de relais étiquetés A, B et C. Référez ces bancs au dessin ci-dessous: (Notez que le banc A est vertical dans le boîtier de commande mais illustré comme horizontal dans le diagramme ci-dessous)
