Si le circuit du microrupteur de stabilisateur en bas ne fonctionne pas comme attendu, veuillez en premier contrôler le circuit électrique suivant.

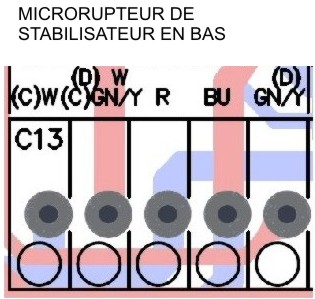

Figure 1
La Figure 1 illustre le circuit électrique du microrupteur de stabilisateur en bas sur la carte de circuits imprimés. Selon la boîte de jonction C (à gauche) ou D (à droite), le circuit électrique changera.
Position |
Différences |
C |
Boîte de jonction du module à gauche. (Sur une remorque de levage à gauche celle-ci sera la grue avant, sur une remorque de levage à droite celle-ci sera la grue arrière). |
D |
Boîte de jonction du module à droite. (Sur une remorque de levage à gauche celle-ci sera la grue arrière, sur une remorque de levage à droite celle-ci sera la grue avant). |
Code |
W |
GN/Y |
R |
BU |
Couleur |
Fil blanc |
Fil vert/jaune |
Fil rouge |
Fil bleu |
|
Pour toutes les deux grues les fils rouges et bleus passent toujours aux mêmes blocs de connexion mais les fils blancs et verts/jaunes changent de position, comme illustré dans la Figure 1. |
Si le circuit électrique se révèle d'être correct, il faut également contrôler le circuit électrique au microrupteur qui devrait être comme suit.
Code |
W (Blanc) |
R (Rouge) |
BU (Bleu) |
GN/Y (Vert/jaune) |
Valeur |
14 |
22 |
21 |
13 |
