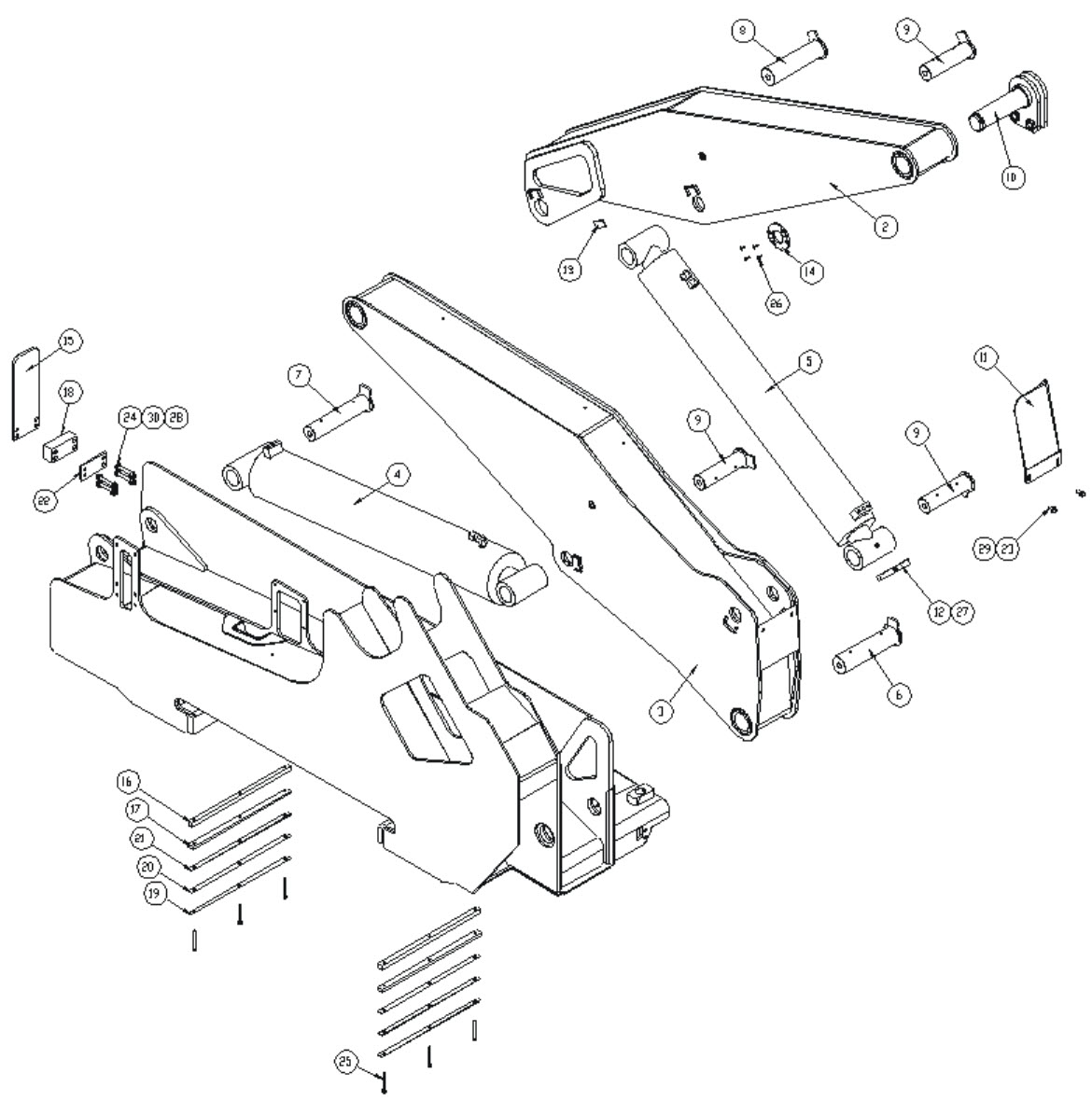

ITEM

DESCRIPTION

NO. pièce

Qté.

Notes

1

Assemblage de grue SE400 de gauche

S7-30986

1

1

Assemblage de grue SE400 de droite (Illustré)

S7-30987

1

2

Bras supérieur SE400

S7-30822

1

3

Bras inférieur SE400

S7-30823

1

4

Vérin hydraulique levage inférieur, SE400

HC-30715

1

5

Vérin hydraulique levage supérieur, SE400

HC-30716

1

6

Goupille A SE400

PN-30963

1

7

Goupille B SE400

PN-30964

1

8

Goupille D SE400

PN-30965

1

9

Goupille C & E & F SE400

PN-30966

3

10

Goupille G SE400

PN-30988

1

11

Plaque de butée bras inférieur de gauche SE400

S7-30818

1

11

Plaque de butée bras inférieur de droite SE400

S7-30819

1

12

Serrage de boyau, vérin supérieur, SE400

S7-31389

1

13

Plaque de goupille SE400

S7-31407

6

14

Sécurite anti-glisse, Goupille G MK6 (demi-cercle)

S1-00907

2

15

Plaque de butée base de la grue SB330

S3-26048

1

16

Bloc de transfert de charge, Semelle 20mm

S3-22161

2

17

Bloc de transfert de charge, Semelle de 12mm

S3-22162

2

18

Ressort de bloc, plaque be butée SB330

S3-26044

1

19

Cale d'épaisseur 1mm SB300/SB330

S3-26154

2

20

Cale d'épaisseur 2mm SB300/SB330

S3-26155

2

21

Cale d'épaisseur 3mm SB300/SB330

S3-26156

2

22

Rondelle d'espacement

S3-31032

1

23

Vis 8.8 M10X25 ZP

FA-28622

2

24

Boulon 8.8 M12X90 ZP

FA-28648

4

25

Vis Gr 12.9 M8X80 Blk

FA-28711

6

26

Vis à tête fraisée Gr 12.9 M6X20 ZP

FA-28730

4

27

Vis à tête fraisée Gr 12.9 M8X30 ZP

FA-28734

1

28

Écrou M12 ZP

FA-28772

4

29

Rondelle d'espacement M10

FA-28832

2

30

Rondelle d'espacement M12X28.5 ZP

FA-28838

8

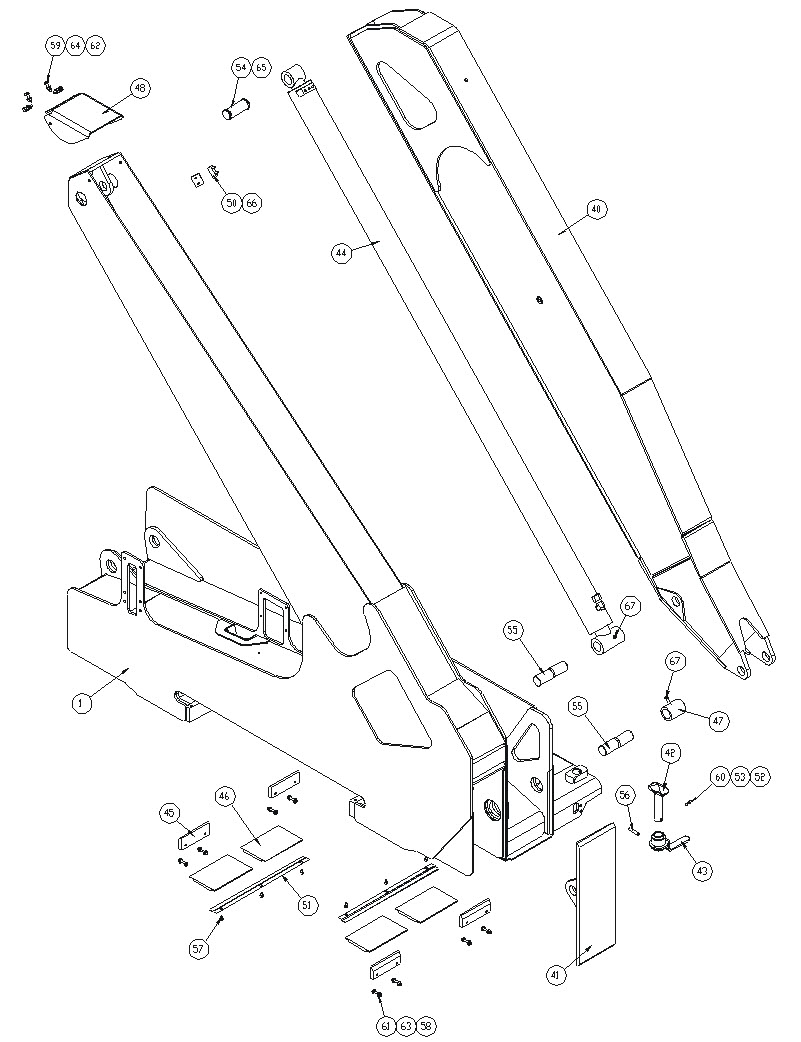

40

Extension du stablisateur (-80) SE400

Extension du stablisateur (+80) SE400

Extension du stablisateur (+160) SE400

Extension du stablisateur (0) SE400

41

Pied SE400

S7-30971

1

42

Centre du verrou-twistlock Base de la grue SB330

S3-26034

2

43

Poignée du verrou-twistlock Base de la grue SB330

S3-26040

2

44

Vérin hydraulique extension du stablisateur, SE400

HC-30714

1

45

Patin latéral base de la grue SE400

S7-30824

4

46

Patin base de la grue 13mm SE400

S7-30826

4

47

Cale de pied SE400

S7-30975

1

48

Logement du plaque de butée SE400

S7-31384

1

50

Appui vérin pied stabilisateur inférieur MK6

S1-18365

2

51

Logement du patin base de la grue

S1-31065

2

52

Roulement acier

TP-22361

2

53

Ressort centre du verrou-twistlock

TP-22382

2

54

Goupille J SE400

PN-30969

1

55

Goupille K SE400

PN-30970

2

56

Pivot de roulement M10 X 55

FA-27891

2

57

Vis 8.8 M8X12 ZP

FA-28602

6

58

Boulon 8.8 M8X45 ZP

FA-28609

8

59

Vis 8.8 M10X35 ZP

FA-28624

4

60

Goujon M10 X 012

FA-28750

2

61

Écrou M8 ZP

FA-28770

8

62

Écrou M10

FA-28771

4

63

Rondelle d'espacement M8X19 ZP

FA-28827

16

64

Rondelle d'espacement M10

FA-28832

8

65

Circlip externe M45

FA-28923

2

66

Vis à tête fraisée Gr 12.9 M6X20 ZP

FA-29755

4

67

Vis à tête fraisée Gr 12.9 M8 X 35 ZP

FA-30630

2
