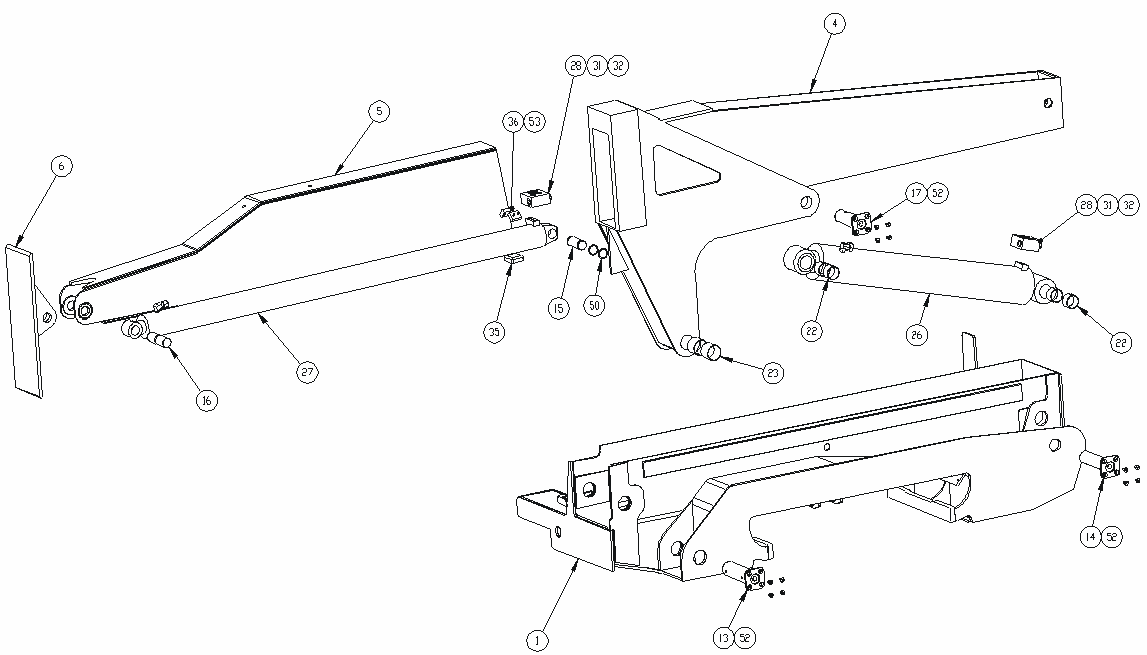

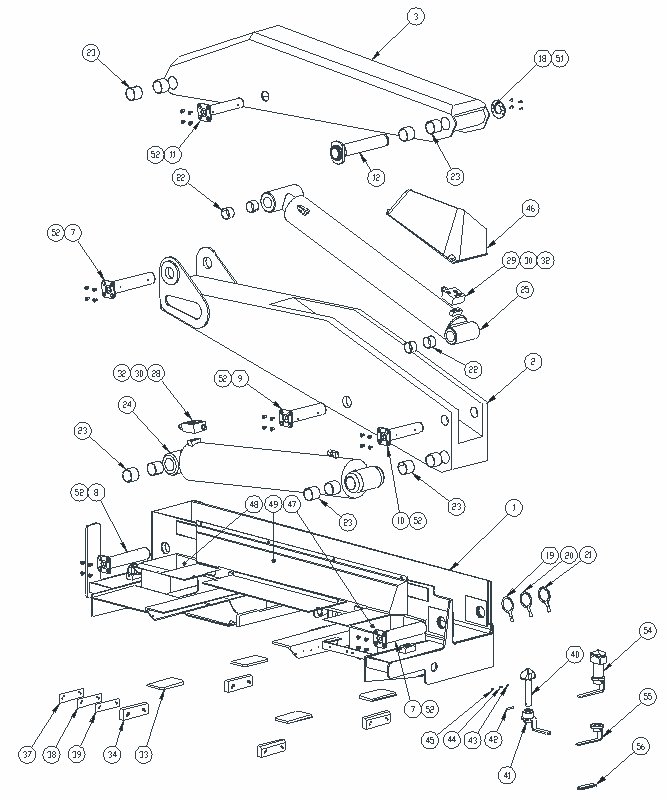

Assemblage de grue MK6/SB360R Bras standard de droite (Illustré)

S6-29497

1

Assemblage de grue MK6/SB360R Bras standard de gauche

S6-29496

1

Base de la grue de droite MK6/SB360

S6-22129

1

Base de la grue de gauche MK6/SB360

S6-22130

Base de la grue de droite à trombone avant

S6-29276

Base de la grue de gauche à trombone avant

S6-29277

2

Bras inférieur MK6/SB360

S6-18200

1

3

Bras supérieur MK6/SB360

S6-18202

1

Bras supérieur MK6/SB360 Portée étendue

S6-22387

4

Logement du stabilisateur MK6/SB360

S6-18075

1

5

Extension du stabilisateur MK6/SB360

S6-25513

1

6

Pied de la remorque auto-chargeuse MK6/SB360

S6-18076

1

7

Goupille A & D MK6/SB360 Ø70

PN-19710

2

8

Goupille B MK6/SB360 Ø70

PN-19711

1

9

Goupille C MK6/SB360 Ø70

PN-19712

1

10

Goupille E MK6/SB360 Ø60

PN-19714

1

11

Goupille F MK6/SB360 Ø60

PN-19715

1

12

Goupille G MK6/SB360 Ø70

PN-18319

1

13

Goupille H MK6/SB360 Ø70

PN-19716

1

14

Goupille I MK6/SB360 Ø60

PN-19717

1

15

Goupille J MK6/SB360 SB330 Ø45

PN-18322

1

16

Goupille K MK6/SB360 Ø45

PN-18323

1

17

Goupille L MK6/SB360 Ø60

PN-19719

1

18

Sécurité anti-glisse de goupille G MK6/SB360 (Demi-cercle)

S1-00907

2

19

Rondelle d'espacement MK6/SB360 Goupille A&H 1mm

S6-25958

20

Rondelle d'espacement MK6/SB360 Goupille A&H 2mm

S6-25959

21

Rondelle d'espacement MK6/SB360 Goupille A&H 4mm

S6-20471

22

Bague de protection DI 60 x longueur 40

BE-29011

8

23

Bague de protection DI 70 x longueur 60

BE-29013

12

24

Vérin hydraulique levage inférieur MK6/SB360 Type 2

HC-31628

1

Vérin hydraulique levage inférieur MK6/SB360 (Métrique Type 1)

HC-25801

(1)

Vérin hydraulique levage inférieur MK6/SB360 (Mesures anglaises)

HC-18203

25

Vérin hydraulique levage supérieur MK6/SB360

HC-25802

1

(1)

Vérin hydraulique levage supérieur MK6/SB360 (Mesures anglaises)

HC-18275

Vérin hydraulique levage supérieur portée étendue MK6/SB360

HC-25803

26

Vérin hydraulique inclinaison du stablisateur MK6/SB360

HC-25804

1

(1)

Vérin hydraulique inclinaison du stablisateur MK6/SB360 (Mesures anglaises)

HC-18081

27

Vérin hydraulique extension du stablisateur MK6/SB360 SB300/SB330

HC-25805

1

(1)

Vérin hydraulique extension du stablisateur MK6/SB360 (Mesures anglaises)

HC-18273

Kit de joints levage inférieur MK6/SB360

HC-27101

Kit de joints levage supérieur MK6/SB360

HC-27100

Kit de joints inclinaison du stablisateur MK6/SB360

HC-27087

Kit de joints extension du stablisateur Mk6/SB360

HC-27089

28

Bloc cartouche double port

HC-23366

3

29

Bloc cartouche port unique

HC-25753

1

30

Cartouche d'équilibrage non aérée

HC-25754

3

31

Cartouche de vérification pilote

HC-25143

4

32

Bouchon 1/4" BSPP ( remplace HF-VST11-4A3C)

HF-40479

7

33

Patin 13mm Base de la grue

S6-20657

4

(1)

Patin semelle supérieure 10mm Base de la grue MK6/SB360

S6-18900

34 (3)

Patin semelle latérale base de la grue 35mm

S1-31066

4

(3)

Patin semelle latérale base de la grue 10mm

S1-31067

(1)

Patin latéral base de la grue 36mm MK6/SB360

S1-20829

(1)

Patin semelle latérale 10mm Base de la grue MK6/SB360

S6-18725

35

Appui vérin pied stabilisateur MK6/SB360

S6-20695

1

36

Appui vérin pied stabilisateur inférieur MK6/SB360

S1-18365

2

37

Cale d'épaisseur 200 X 060 X 01.5mm

S1-21161

1

38

Cale d'épaisseur 200 X 060 X 02mm

S1-21162

1

39

Cale d'épaisseur 200 X 060 X 03mm

S1-21163

1

40

Centre du verrou-twistlock Base de la grue MK6/SB360

S6-31037

2

41

Poignée du verrou-twistlock Base de la grue SB330

S3-26040

2

42

Roulis de goupille M10 X 55

FA-27891

1

43

Roulement acier

TP-22361

1

44

Ressort centre du verrou-twistlock

TP-22382

1

45

Goujon M10 X 012

FA-28750

1

46

Plaque de butée bras inférieur de droite arrière MK6/SB360

S6-18559

1

Plaque de butée bras inférieur de gauche MK6/SB360

S6-18562

47

Boîte pour chaînes de droite MK6/SB360

S6-21586

1

Boîte pour chaînes de gauche MK6/SB360

S6-21587

48

Boîte pour chaînes petite de droite MK6/SB360

S6-21585

1

Boîte pour chaînes petite de gauche MK6/SB360

S6-21584

49

Plaque de butée base de la grue MK6/SB360

S6-21590

1

50

Circlip externe M45

FA-28923

2

51

Vis à tête fraisée Gr 12.9 M10X25 ZP

FA-28730

4

52

Vis à tête fraisée Gr 12.9 M10X25 ZP

FA-28736

36

53

Vis à tête fraisée Gr 12.9 M6X20 ZP

FA-29755

4

54 (2)

Centre du verrou-twistlock goupille de cisaillement

TP-39893

1, 4

55 (2)

Poignée du verrou-twistlock simple étendu

CP-18000

1

56

Poignée de manipulation verrou-twistlock

TP-25850

1
