S0024 Réparation de l'axe H sur le logement du stabilisateur d'une SB330

La procédure suivant s'applique à la réparation de l'axe H lorsque des fissures se font dans la soudure autour du H pin boss.

Retirer la soudure fissurée:

Il faut retirer la soudure fissurée selon la procédure suivante:

1. La soudure autour du boss doit être retirée selon les dimensions montrées figure 1. La profondeur requise est de 10mm comme indiqué sur la figure 1. Si la fissure continue sur le boss, celui-ci doit être retire et une procédure différente doit être appliquée. Si la fissure est supérieure au diamètre de 96mm alors l'aile doit être remplacée et une procédure différente doit être utilisée.
2. Une fois que le matériau de soudage a été retire, le boss doit être resoudé sur la plaque selon la figure 2, et aux specifications de soudage WP-34538.

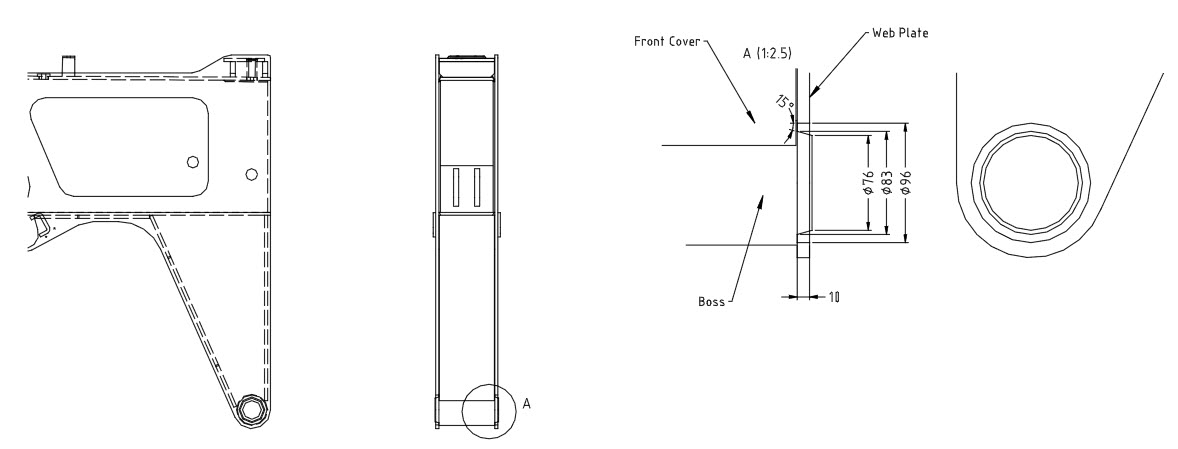

Figure 1: Retirer le matériau de soudage

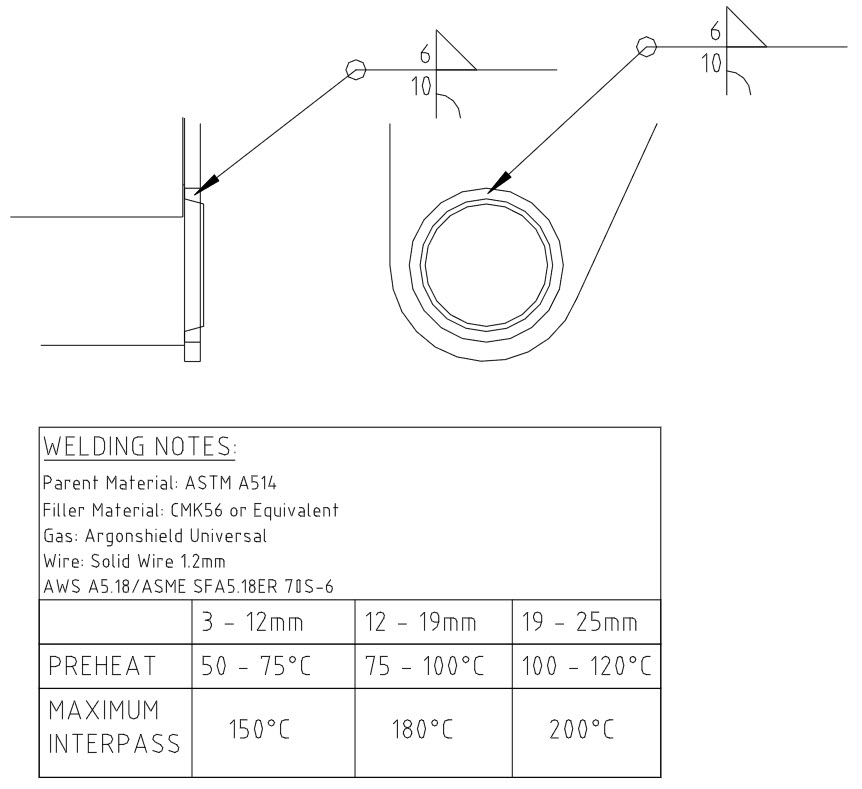

Figure 2: Exigences de soudage, spécification WP-34538
