S0009 Montage du Stabilisateur Articulé

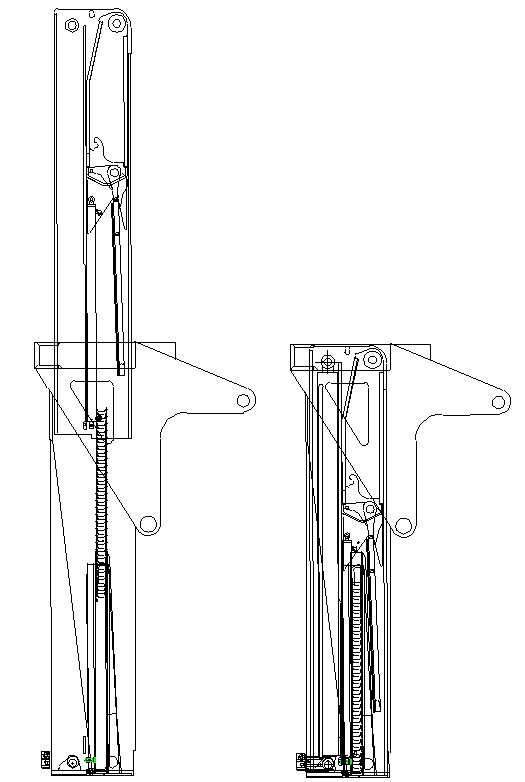

Procédure pour démonter et monter l'option du stabilisateur articulé du MK 6

Démontage :

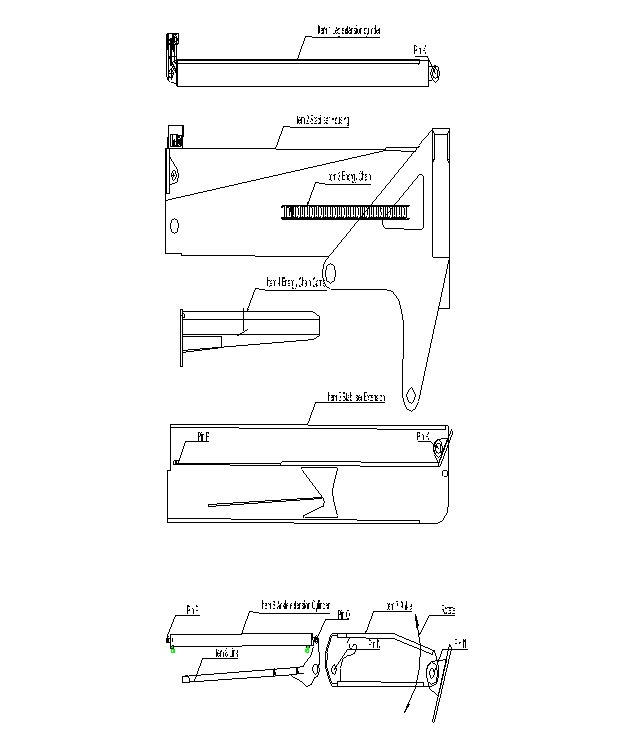

1. Dévisser les 4 vis de retenue et retirer l' item 4 de l' item 2. Prendre soin de supporter le chemin de câble.
2. Retirer l'item 3 de l'item 4.
3. Retirer l'écrou K, faire sortir l'item 5 et utiliser une grue pour empêcher l'item 5 de tomber au sol.
4. Retirer l'item 3 de l'item 5 et sortir les tuyaux du chemin de câble.
5. Retirer l'écrou "P" qui retient l'item 6.
6. Faire glisser l'ensemble à l'avant et tourner pour exposer l'écrou "M". Dévisser et retirer l'écrou Y.
7. Retirer l'item 7 en retirant partiellement l'item 6 et en tournant la pièce pour dégager l'item 5.
8. Extraire l'item 6 et 8 de l'item 5 du côté de l'écrou P de l'item 5.
9. Retirer les tuyaux du cylindre hydraulique (item 6). Noter la position des attaches de sécurité des tuyaux.

Remontage :

1. Fixer les tuyaux au cylindre hydraulique (item 6) et attacher avec les attaches comme décrit à la section an 9 du démontage ci-dessus.
2. Mettre l'item 6 dans l'item 5 du côté opposé à l'écrou "K".
3. Mettre l'item 7 dans l'item 5 et sécurisé avec l'écrou "M". Serrer la vis.
4. Mettre l'écrou "P" pour sécuriser le cylindre de l'item 6.
5. Coulisser les tuyaux de l'item 6 dans le chemin de câble item 3 et attacher une extrémité de l'item 3 à l'item 5.
6. Mettre l'item 5 devant l'item 2 et le faire glisser à l'intérieur jusqu'à ce que l'item 3 soit propulsé hors de l'item 2, par l'arrière.
7. Aligner les tuyaux et attacher item 4 à item 3 en coulissant délicatement item 4 dans item 2. Attacher avec 4 vis à item 2.
