E0001 Calage et synchronisation des bras supérieurs et inférieurs des Steelbro Sidelifters à basse vitesse

Version 3

Electriques

09 Fev 05

Dans le boîtier de commande principal il y a deux unités Danfoss EHF (régulateurs hydrauliqes électroniques de débit).

Chaque EHF possède quatre vis de réglage. La rotation dans le sens des aiguilles d'une montre augmente le débit hydraulique et dans le sens inverse des aiguilles d'une montre réduit le débit hydraulique.

Les réglages EHF ne font effet que sur la vitesse de bras et la synchronisation à BASSE VITESSE. Donc, lors du réglage afin d'obtenir la vitesse/temps indiqués ci-dessous, il faut ABSOLUMENT sélectionner basse vitesse et régler les EHF sur une vitesse plus lente (temps plus long) que celles indiquées sur le diagramme. Puis effectuez des petits réglages afin d'obtenir la synchronisation dans les temps indiqués.

Etape	Action
1	Régler la vitesse de moteur correct. Pour une version à Bloc d'alimentation. Vérifier que la vitesse maximum du moteur soit 2800 RPM. Pour une version à Prise de force. Régler les tr/min du moteur camion afin d'obtenir 100-120 l/min de débit d'huile au Sidelifter.
2	Régler les deux vis de réglage du régulateur EHF sur une vitesse plus basse (sens inverse des aiguilles d'une montre = temps plus long/vitesse plus basse) que celle indiquée dans la figure.
3	Sélectionner les bras ainsi qu'une vitesse basse sur la télécommande.
4	Sélectionner les deux bras supérieurs en haut avec les manettes à pleine déviation et minutez les bras sur leur course entière. Référez-vous aux temps ci-dessous. Il est possible d'effectuer des petits réglages aux vis appropriées sur l'EHF afin d'obtenir les temps et la synchronisation corrects. Effectuer la même procédure pour tous les autres bras, en tenant compte que les deux bras doivent être actionnés en même temps (les temps suivants ne peuvent pas être utilisés pour minuter un seul bras).
5	Obtenir un conteneur de 15 - 20 tonnes et vérifier que les bras sont synchronisés sous les conditions normales de chargement et déchargement. De petits réglages peuvent être nécessaires pour cette vérification.


	Essayer de ralentir le bras rapide au lieu d'accélérer le bras lente car vous pouvez risquer de manquer un débit d'huile disponible afin d'obtenir vitesse/synchronisation.

		SB360	B Sup Etendu	SB330	SB300	SE400
Bras supérieur haut		48 sec	54 sec	48 sec	48 sec	40 sec
Bras supérieur bas		32 sec	38 sec	32 sec	32 sec	32 sec
Bras inférieur haut		80 sec		65 sec	65 sec	61 sec
Bras inférieur bas		62 sec		50 sec	50 sec	47 sec

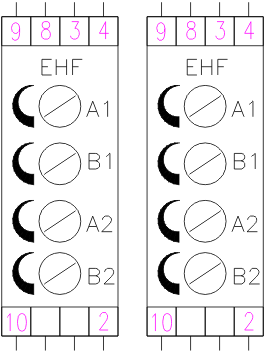

G D

Régulateurs EHF:- Dans le boîtier de commande arrière.
