SL0014 Comment Synchroniser le grues

SL0014FR PDF File

Version 1

SMARTlift

1 Dec 06

Figure 23 - Menu Principal

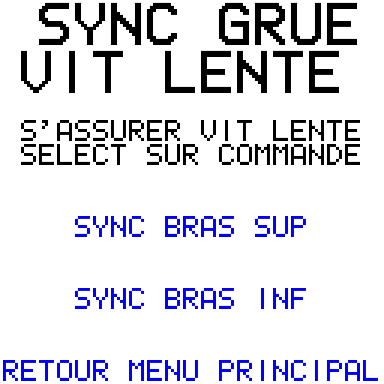

Figure 24 – Menu Sync. Grue

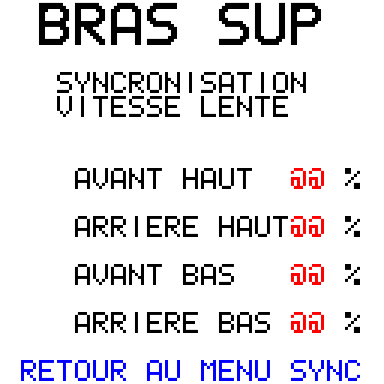

Figure 25 – Ecran Sync Bras Sup

La synchronisation des grues est disponible en accédant au menu de l'affichage. La synchronisation est seulement effective lorsque Vitesse lente est sélectionné sur la commande à distance.

  1. Régler le moteur à la bonne vitesse.

    Pour une version Puissance Motrice: vérifier que la vitesse maximale du moteur est 2800 rpm.

    S'il s'agit d'une version PTO: Régler le rpm du moteur du camion pour obtenir un flux d'huile de 100-120 l/min à l'Auto-Chargeuse.

  2. Sur la commande à distance, sélectionner Vitesse Lente et Mode Bras.
  3. Sur l'écran d'affichage, aller au Menu Principal. Sélectionner Synchronisation des Grues.
  4. Entrer le code pourvu avec ce manuel en tournant le Bouton d'Affichage et en appuyant quand le bon numéro apparaît, puis en tournant le bouton pour aller au numéro suivant, appuyer et tourner pour sélectionner le bon numéro etc…
  5. Lorsque le code est correctement entré, le menu Sync Grue apparait comme montré Figure 24
  6. Sélectionner Sync Bras Sup, et l'écran du Bras Supérieur apparaît comme montré Figure 25.
  7. Sur la commande à distance, sélectionner les deux bras supérieurs en haut avec les joysticks au bout de leur course et chronométrer les bras en secondes, sur toute leur course.



SB330

SB361

SB400

Bras Sup. en Haut

48 sec

52 sec

54 sec

Bras Sup. en Bas

30 sec

32 sec

35 sec

Bras Inf. en Haut

65 sec

90 sec

90 sec

Bras Inf. en Bas

50 sec

70 sec

70 sec

Si le timing de l'une ou des deux grues ne correspond pas au tableau ci-dessus, vous devrez ajuster les valeurs en pourcentage sur l'écran jusqu'à ce que cela corresponde. Pour ceci, sélectionner la fonction appropriée en tournant le bouton puis en appuyant. Vous pouvez alors ajuster la valeur en tournant le bouton d'un côté ou de l'autre puis conserver la nouvelle valeur en appuyant encore sur le bouton.

8. Répéter l'opération pour les bras inférieurs.

Tester les réglages en levant un conteneur de 15-20 tonnes pour vérifier que les bras sont synchronisés dans des conditions de chargement et de déchargement normales. De petits ajustements des valeurs en pourcentage peut être nécessaire pour y arriver.

SBnote

Essayer de ralentir le bras le plus rapide plutôt que d'accélérer le bras le plus lent car autrement vous prenez le risque de manquer de flux d'huile pour gagner de la vitesse / pour synchroniser. Rappelez-vous d'activer les grues avant et arrière en même temps lorsque vous faites le timing.
