SL0004 Mise à jour des programmes d'Unités de Contrôle Electronique ECU avant et arrière via le port diagnostic SMARTlift

Version 1

SMARTlift

09 Juil 05

SBnote

NB : Le système SMARTlift est composé de deux Unités de Contrôle Electronique (ECU) une sur chaque grue. Les deux Unités de Contrôle Electronique (ECU) doivent être mises à jour simultanément en utilisant la méthode ci-dessous :

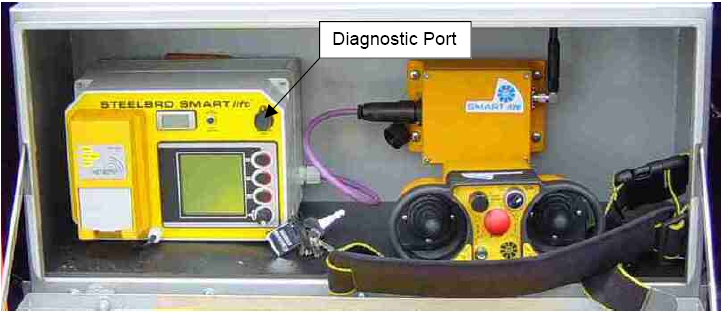

Lors du démarrage du système SMARTlift et du moteur diesel, brancher l'outil de téléchargement (EL-34366) entre le port diagnostic SMARTlift et le port USB de votre PC.

SL0004_2

Démarrer Winflash en 'double-cliquant' sur l'icône suivante :

SL0004_3

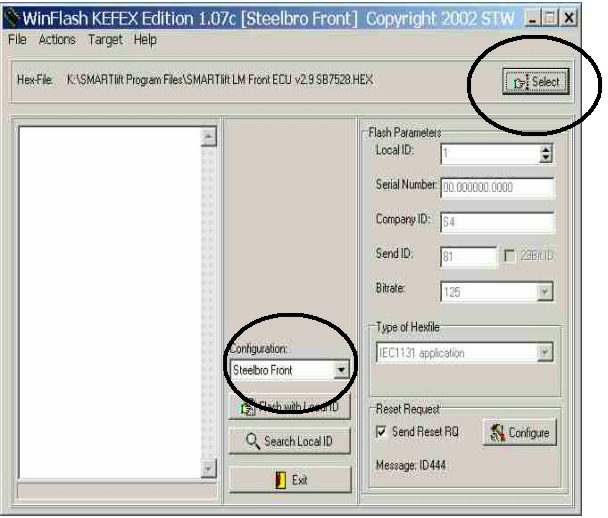

Dans la boîte de configuration, choisir 'Steelbro Front' et utiliser le bouton 'Select' pour aller dans le fichier '.hex' approprié.

S'assurer que les paramètres sont identiques à ceux démontrés figure 3.
Appuyer sur le bouton 'Flash with Local ID'.
Attendre jusqu'à ce que la boîte de dialogue 'Flashing Finished' s'affiche. Sélectionner 'Do not start (stay in sleep mode)' / 'Ne pas démarrer (rester en mode veille)'
Dans la boîte de configuration choisir 'Steelbro Rear' et utiliser le bouton 'Select' pour aller dans le fichier '.hex' approprié.
Appuyer sur le bouton 'Flash with Local ID'.
Attendre jusqu'à ce que la boîte de dialogue 'Flashing Finished' s'affiche. Sélectionner 'Do not start (stay in sleep mode)' / 'Ne pas démarrer (rester en mode veille)'
Eteindre le système en arrêtant la commande Radio.
Redémarrer et vérifier toutes les fonctions et mesures de sécurité pour un bon fonctionnement.
