SL0003 Mise à jour des pages de l'affichage ACL via le port diagnostic SMARTlift

Pour suivre cette procédure il vous faudra sauvegarder le fichier le plus récent reçu par email dans votre PC.

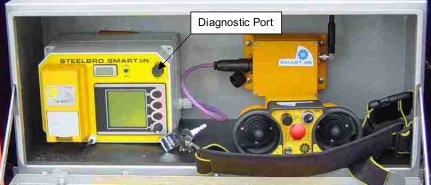

Lors de la mise en marche du système SMARTlift et du moteur diesel, brancher l'outil de téléchargement (EL-34366) dans le port diagnostic SMARTlift et dans le port USB de votre PC.

Figure 1

Démarrer le téléchargement du logiciel en "double-cliquant" sur l'icône. (Fig 2)

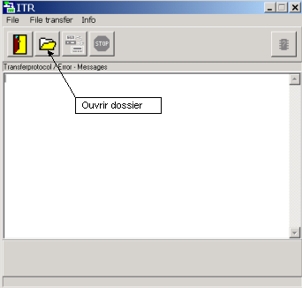

Appuyer sur l'icône "ouvrir dossier" (Fig 3)

Figure 3

Sélectionner "Digital Control_EN.dat," ou "Load Monitoring_EN_FR_ES_PT_IT.dat," ou "Load Monitoring_EN_FR_NL_CZ_DE_SE.dat" selon le cas.

Appuyer sur 'Send Data to Device Button Fig 4

Figure 4

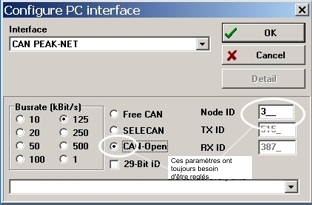

S'assurer que les paramètres sont identiques à ceux démontrés ci-dessous (fig 5) et appuyer sur OK

Figure 5

L'affichage devrait changer et "DOWNLOAD" / 'TELECHARGEMENT… puis "CACHING" / 'CACHE'…devraient apparaître. Une fois le logo "Steelbro" affiché, la tâche sera terminée, le câble pourra être débranché et la machine éteinte.
