SL0001 Vérification de la distance entre le logement du capteur optique et l'extension du stabilisateur.

SL0001FR PDF File

Version 2

Smartlift

09 Juil 05

SBnote

Cette procédure est illustrée pour le SB330, pour le SB361/ SB401. Suivre les autres instructions en italiques

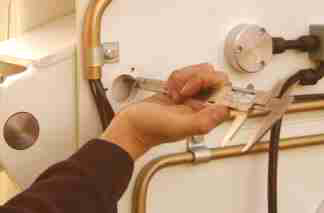

Afin de s'assurer de la fiabilité de l'opération du capteur optique de l'extension du stabilisateur, il est nécessaire de vérifier que la distance entre l'extérieur du logement du stabilisateur et la voile de l'extension du stabilisateur soit dans la limite tolérée.

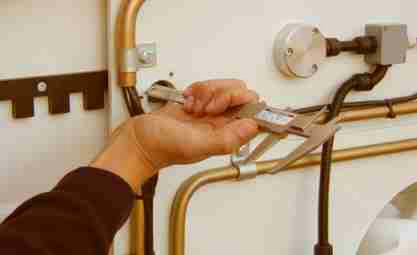

Il est nécessaire de vérifier la dimension aux trois extensions du stabilisateur :

  1. Avec le stabilisateur déployé au-delà de la plaque de renfort de la goupille K, la mesure doit être prise jusqu'à la voile. Pour le SB361 / SB401, cette mesure devra être prise avec le stabilisateur complètement rétracté

  1. Avec le stabilisateur à moitié déployé, la mesure doit être prise jusqu'à la voile.
  2. Avec le stabilisateur complètement déployé, mesurer jusqu'à la plaque de renfort.

CAPTEUR OPTIQUE SEULEMENT

Distance Stabiliser Housing to Stabiliser Extension Web (Stabiliser Extension slightly extended and half extended)

SB361/SB401

26 to 28mm

SB200/330

32mm ±2mm

  1. Si les dimensions sont trop petites, il soit nécessaire d'obtenir une mesure moyenne par rapport à la limite tolérée. Informer les ingénieurs des dimensions trop grandes.

Figure 3

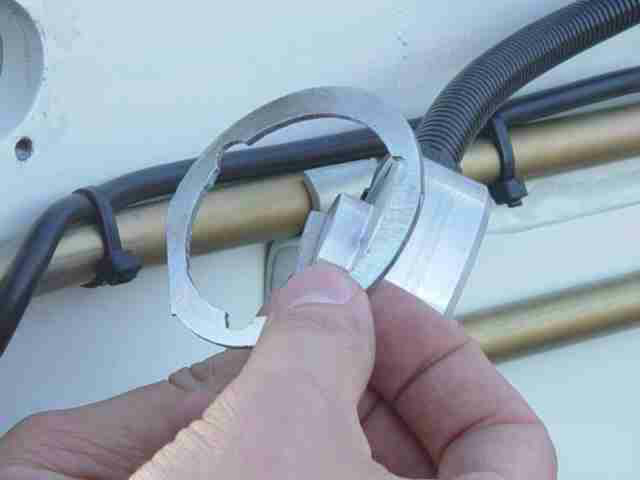

CALE D'EPAISSEUR



1.2mm

EL-34619

2.0mm

EL-34620
