H0015 Logique du contrôleur d'état de charge en vitesse rapide intégré pour SB360, SB300 et SB330

Opération du système

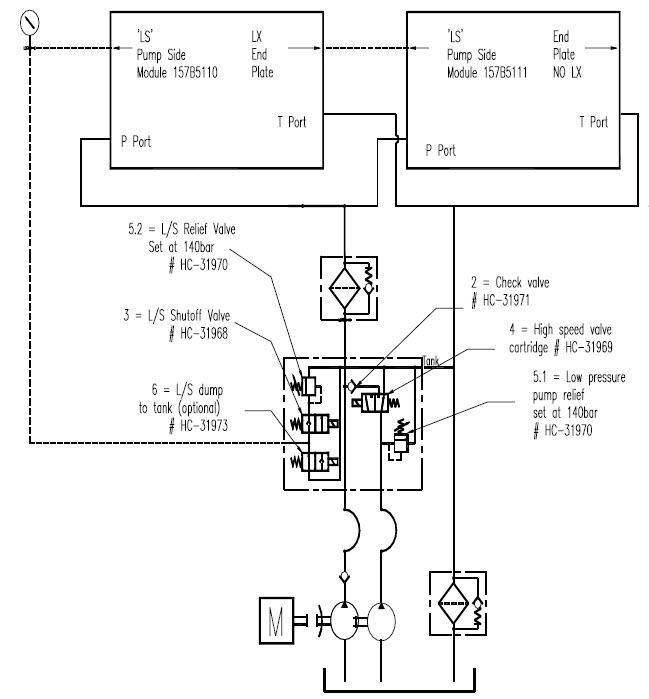

La pompe tandem amène l'huile à la valve de déchargement L.S. (aussi appelée contrôleur d'état de charge) en vitesse rapide, où les deux écoulements peuvent se rejoindre pour permettre une opération en vitesse rapide, ou se séparer pour permettre une vitesse lente avec l'écoulement de la seconde pompe retournant au réservoir d'huile.

Fonction VITESSE RAPIDE / PRESSION FAIBLE :

En vitesse rapide, les deux écoulements d'huile sont combinés pour donner un flux d'huile total de 120l/m. Pour éviter que le moteur soit en surcharge, la pression de travail est réduite à 140 bars (2000psi).

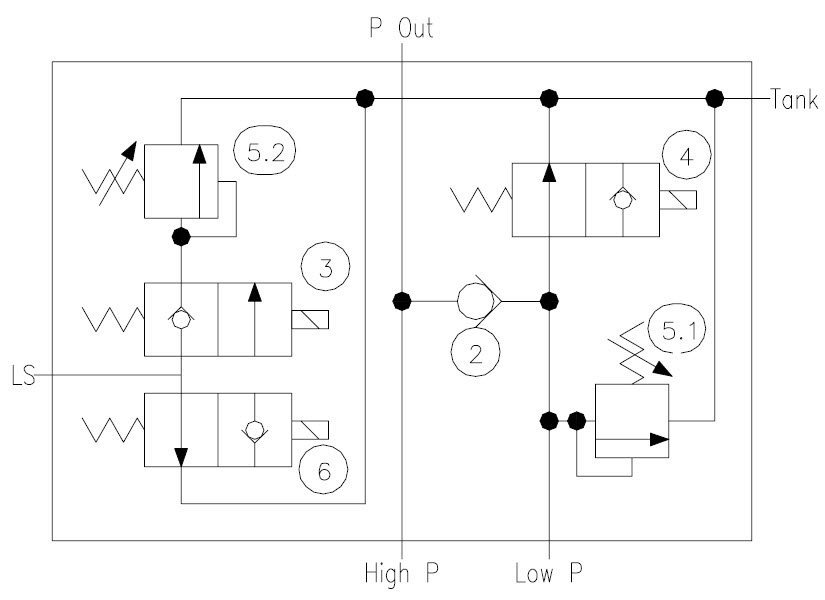

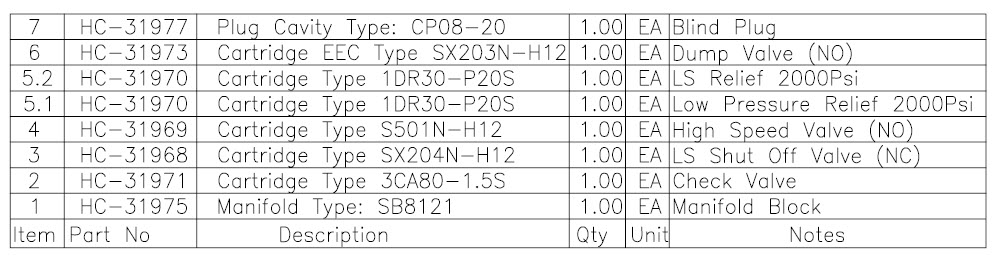

La pression est réduite en ouvrant la valve (3) et en limitant la pression L/S par la valve de sûreté (5.2).

Le débit s'accroît lorsque la cartouche de la valve à vitesse rapide (4) est activée, permettant à la deuxième pompe d'entrer dans le circuit.

Fonction VITESSE LENTE / PRESSION FORTE :

En vitesse lente il n'y a qu'une pompe qui produit la pression (1ère pompe) avec la deuxième pompe retournant au réservoir. Le débit d'huile total est maintenant de 60 l/m à 280 bars (4000psi).

La pression est maintenant limitée par la valve de contrôle Danfoss PVG32, car la vanne d'arrêt (3) est fermée, empêchant la valve de sûreté de fonctionner. Le clapet anti-retour (2) empêche l'huile d'entrer dans le circuit de la seconde pompe.

VALVE de DECHARGE en option :

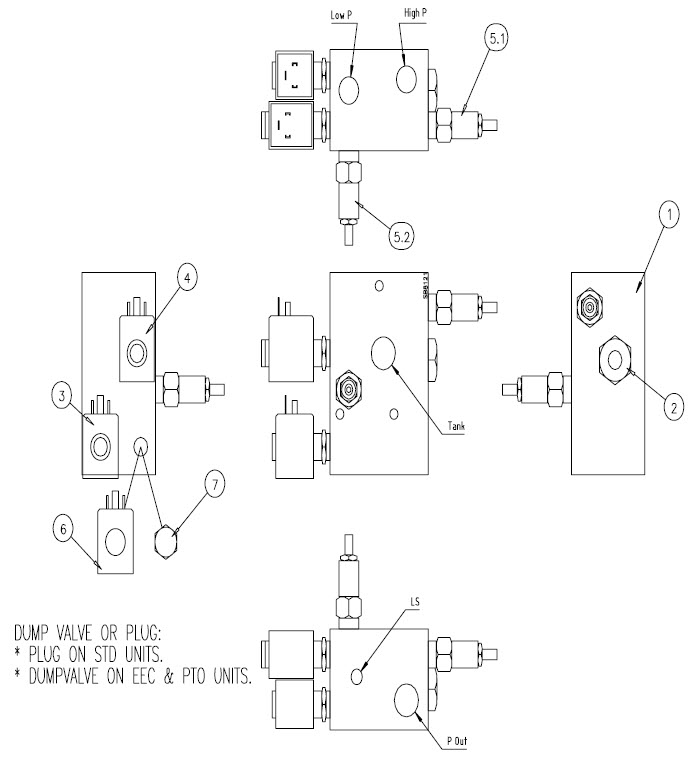

Une valve de décharge à commande électrique peut aussi être montée sur cette valve, qui est activée par les manettes de contrôle et les boutons d'arrêt d'urgence. Ceci est une OPTION pour augmenter le niveau de sécurité, requise pour les versions CE de matières dangereuses et PTO.

Lorsque la valve n'est pas activée, l'huile (LS) est déchargée au réservoir.

Lorsque la valve est activée, l'arrivée de la ligne LS au réservoir est bloquée, permettant ainsi au système hydraulique de fonctionner.

Information Générale

La fonction  « vitesse lente » ne s'applique qu'aux bras de levage. Les stabilisateurs sont toujours en vitesse rapide, quelque soit la position du sélecteur de vitesse.

Lorsque la valve de haute vitesse (4) et la vanne d'arrêt (3) sont désactivées, elles retournent à la fonction vitesse lente/forte pression, permettant ainsi à l'opérateur de continuer l'opération avec de lourds conteneurs.

Vous trouverez ci-dessous un résumé du fonctionnement du "contrôleur d'état de charge en vitesse rapide".
