H0005 Réglage Valve de Décharge Principale Danfoss PVG MK6, SB30, SB33 avec Détecteur de Charge

Ces machines sont équipées de deux valves de contrôle Danfoss PVG 32, interconnectées par un détecteur de charge. Ces valves de contrôle sont différentes du fait que les modules latéraux de la pompe (où l'huile de la pompe entre dans la valve et l'huile du réservoir est évacuée) sont "Open Centre" ou "Closed Centre".

Les soupapes "Open Centre" ont la connection LS (détecteur de charge) qui entre dans le module de la pompe latéral et une connection LX qui s'évacue de la plaque finale. La Réference 157B5110 est inscrite sur ces pièces.

Les soupapes "Closed Centre" ont seulement la connection LS (détecteur de charge) qui entre dans le module de la pompe latéral. La référence 157B5111 est inscrite sur ces pièces.

La soupape Ref. No 157B5110 est installée sur la grue de gauche.

La soupape Ref No 157B5111 est installée sur la grue de droite.

Voir l'orientation pour les soupapes de gauche et de droite dans la section avant du manuel pour les pièces détachées.

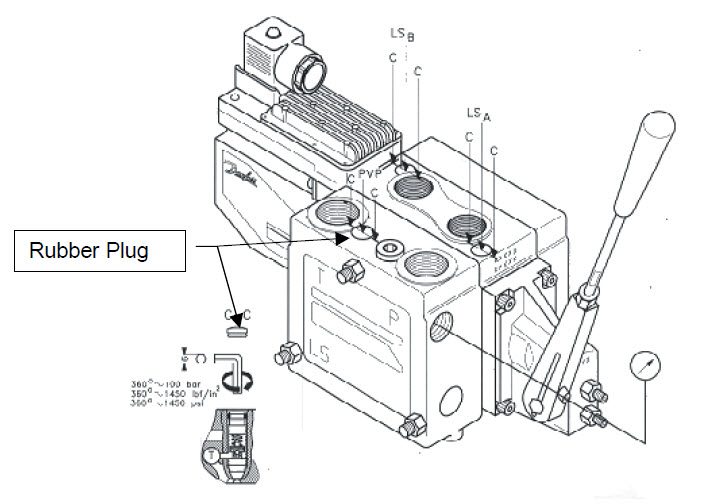

• Enlever la prise en caoutchouc pour accéder à la vis d'ajustement située près du point d'entrée du réservoir sur le module latéral de la pompe de la grue droite (P#157B5111), visser la pièce d'ajustement au maximum.
• Localiser le vis d'ajustement sur le module latéral de la pompe de la grue gauche (P#157B5110). Tourner le vis 2 fois avec une clé hexagonale de 6mm dans le sens opposé des aiguilles d'une montre (Afin d'éviter d'avoir le système et la pompe trop sous pression).
• Allumer le moteur et sélectionner la vitesse lente et les fonctions bras, abaisser les bras avant et arrière en même temps et avec les verrins abaissés lire le système de pression, faire de petites modifications afin d'obtenir une pression de 275-285 Bar (4000-4150 PSI). Faire fonctionner chaque bras indépendemment et vérifier les pressions.
• Il peut y avoir jusqu'à 14 Bar (200 PSI) de différence entre les grues gauche et droite.
• Remplacer la prise en caoutchouc.
