E0010 Procédure de Réglage Hétronic

1. Alimentez le récepteur en courant
2. Prenez maintenant la clé rouge de l'interrupteur et le mettre en marche (au lieu de la clé noire.) Faire démarrer l'émetteur.
3. Attendre à peu près 3 secondes jusqu'à ce que le deuxième avertissement sonore soit entendu. Tournez la clé encore un quart de tour (cela est seulement possible avec un demarrage à clé) et actionnez la touche de démarrage pendant au moins une seconde.
4. Tournez lentement la manette jusqu'à entendre le klaxon du véhicule (si celui-ci est relié au poste récepteur - le klaxon sera brièvement activé quand la manette atteint un certain niveau)- Gardez la manette dans cette position.

   Vous pouvez maintenant ajuster la vitesse de cette fonction en vous servant de l'interrupteur à bascule ( du momentané à zéro -momentané).

   Le pousser vers le "+" pour augmenter la vitesse, et vers le "-"pour la diminuer.



Essayez d'ajuster cette vitesse aussi lentement que possible pour un démarrage en douceur quand vous contrôlez cette fonction. Quand vous avez fini ce réglage, tournez la manette complètement afin de pouvoir régler la vitesse maximale de cette fonction. Continuez de la même manière qu'avant en vous servant de l'interrupteur à bascule.

Attention: La grue est en mouvement durant le réglage des fonctions.

Le récepteur réagit seulement sur une fonction lors du réglage. Faites donc en sorte qu' un seul axe soit relaché. Après avoir fini avec cette fonction dans une direction continuez de la même façon dans l'autre direction puis avec toutes les autres fonctions.

Après avoir terminé tous les réglages, attendez au moins 10 secondes. Le système va maintenant inscrire les nouvelles valeurs du programme dans sa mémoire.

Régler la vitesse maximale.

1. Retirer le fil de terre de l'horamètre et connecter le voltmètre au port –ve de ce dernier.
2. Mesurer le voltage à l'horamètre avec le moteur qui tourne. On devrait lire environ 13.5 Volts sur un système à 12V.
3. Inscrire la tension. Pour calculer les tensions Max et Min auxquelles régler la radio, appliquer la formule suivante :

   Tension Max est réglé à ½ Entrée V + (3.5V pour un système 12V) ou (6.5V pour un système 24V).

   Tension Min est réglé à ½ Entrée V - (3.5V pour un système 12V) ou (6.5V pour un système 24V).

   Ex: Tension d'entrée est 14V max and tension minimale =(½ 14) +3.5 & (½14V) - 3.5V

   = 10.5V & 3.5V

4. Bouger la manette complètement pour régler la vitesse maximale de cette fonction. Procéder comme précédemment en utilisant les boutons + ou – sur le côté de la commande.
5. Le récepteur réagit seulement sur une fonction durant le réglage. De ce fait, s'assurer qu'un seul axe est abaissé. Une fois fini avec une fonction dans une direction, procéder de la même façon dans l'autre direction et aussi avec toutes les autres fonctions.
6. Une fois tous les réglages finis, attendre au moins 10 secondes. Le système inscrit maintenant les nouvelles données programmées dans sa mémoire.
7. Mettre le bouton lièvre/tortue dans l'autre position et procéder comme décrit à l'étape 4.

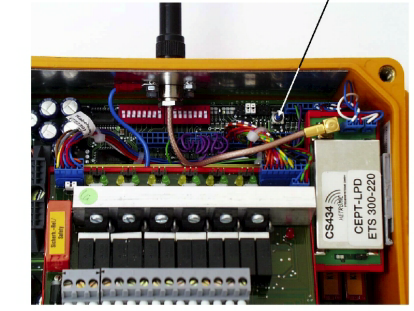

Si des problèmes apparaissent durant le réglage, vous pouvez toujours retourner au réglage de base du système. Ouvrez le couvercle du récepteur et appuyez sur le bouton de remise à zéro.
